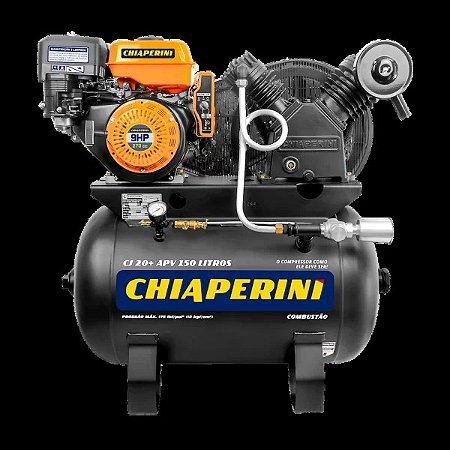

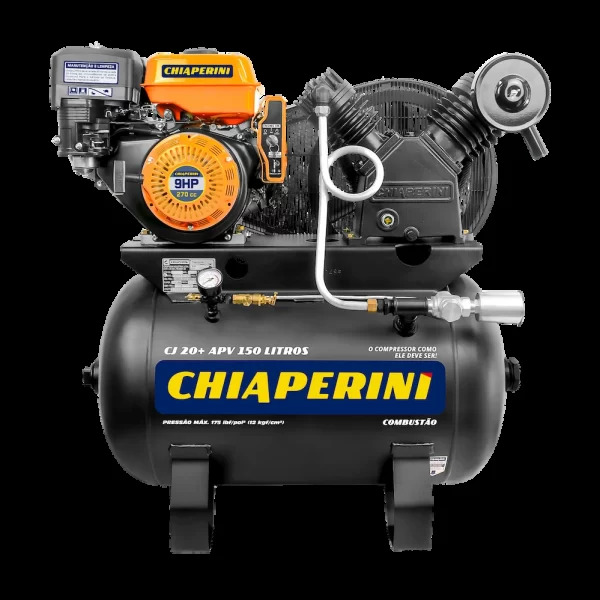

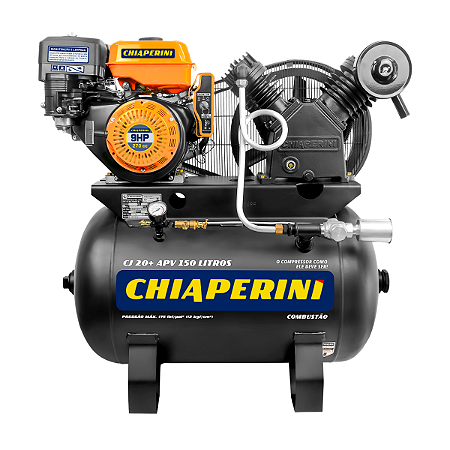

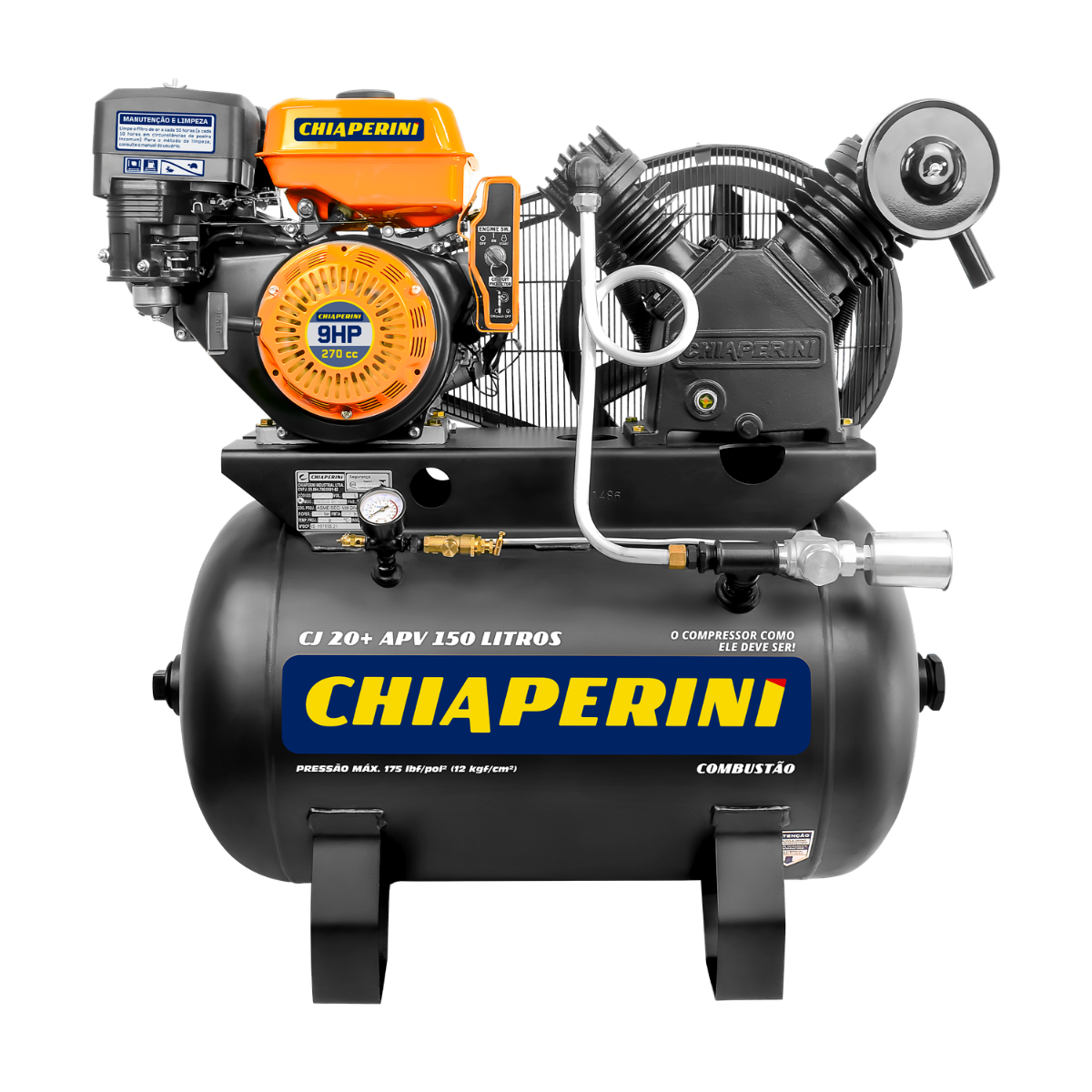

Compressor de Ar Alta Pressão a Combustão 20 PCM 150L 9HP Gasolina – CHIAPERINI CJ 20+ APV 150L

O Compressor de Ar Alta Pressão Chiaperini CJ 20+ APV 150L 9HP é um equipamento robusto e de alto desempenho, desenvolvido para aplicações profissionais que exigem grande capacidade de armazenamento de ar, alta pressão e mobilidade sem depender diretamente de rede elétrica.

Equipado, na versão com motor, com motor a gasolina monocilíndrico 4 tempos de 9 HP / 270 cc, oferece deslocamento teórico de 567 litros por minuto, equivalente a 20 PCM, reservatório horizontal de 150 litros e pressão máxima de trabalho de 175 PSI / 12 bar.

Sua construção foi projetada para oferecer resistência e durabilidade em serviços intensivos. A unidade compressora é fabricada em ferro fundido, possui sistema de trabalho em V, dois cilindros e dois estágios, proporcionando desempenho adequado para aplicações que necessitam de pressão elevada.

É uma excelente solução para oficinas móveis, borracharias, manutenção, serviços automotivos, trabalhos em campo e aplicações profissionais nas quais um compressor acionado por motor a combustão oferece maior autonomia.

Características do Produto

Marca: CHIAPERINI
Linha / Modelo: CJ 20+ APV
Tipo: Compressor de ar de alta pressão a combustão
Reservatório: 150 litros
Deslocamento teórico: 567 L/min – 20 PCM
Pressão máxima: 175 PSI – 12 bar
Número de cilindros: 2
Número de estágios: 2
Configuração da unidade compressora: Sistema em V
Material da unidade compressora: Ferro fundido
Rotação do bloco: 1.050 RPM
Transmissão: Por correia
Correia: A69
Diâmetro do volante: 422 mm
Diâmetro da polia: 125 mm
Volume de óleo lubrificante: 750 ml

Motor a Gasolina

Na versão equipada com motor, o compressor conta com:

Tipo do motor: Monocilíndrico, 4 tempos, OHV
Combustível: Gasolina
Refrigeração: A ar
Potência máxima: 9 HP
Cilindrada: 270 cc
Capacidade do tanque de combustível: 6,7 litros
Capacidade do cárter: 1,1 litro
Sistema de partida: Elétrico 12V – 17A e manual
Dimensões do motor: 415 x 440 x 450 mm
Peso do motor: 29 kg

O sistema de partida elétrica oferece maior praticidade no acionamento, enquanto a partida manual funciona como alternativa para diferentes condições de trabalho.

Unidade Compressora

A unidade compressora em ferro fundido foi desenvolvida para trabalhos profissionais que exigem maior resistência.

Entre suas características estão:

• Sistema de trabalho em V
• 2 cilindros
• 2 estágios
• Rolamento tipo agulha na biela de alta pressão
• Transmissão por correia
• Rotação do bloco de 1.050 RPM
• Lubrificação a óleo
• Construção robusta para serviços de alta pressão

O sistema de dois estágios auxilia o equipamento a atingir pressões superiores às encontradas em compressores convencionais de baixa pressão.

Reservatório de 150 Litros

O reservatório horizontal de 150 litros proporciona boa reserva de ar comprimido, reduzindo ciclos excessivos de funcionamento e oferecendo maior estabilidade para aplicações que apresentam consumo variável de ar.

Sua capacidade é indicada para serviços profissionais que necessitam de maior autonomia durante o uso.

Pressão Máxima de 175 PSI

Com pressão máxima de 175 PSI, equivalente a aproximadamente 12 bar, o CJ 20+ APV atende aplicações que exigem pressão elevada.

Segundo as informações fornecidas para o modelo, o compressor pode ser utilizado para calibragem de pneus de até 125 PSI, respeitando sempre as recomendações técnicas do equipamento e da aplicação.

Sistema de Partida Aliviada

O equipamento conta com válvula piloto com sistema de partida aliviada, que auxilia na redução da carga sobre o motor durante o acionamento.

Esse sistema contribui para uma partida mais eficiente e para a preservação dos componentes mecânicos.

Sistema de Proteção

O compressor possui proteção dupla nas partes móveis e girantes, contribuindo para maior segurança durante a utilização.

Também apresenta sistema de isolamento de vibração, desenvolvido para reduzir a transmissão excessiva de vibrações ao conjunto durante o funcionamento.

Componentes e Acessórios

O conjunto conta com:

• Unidade compressora em ferro fundido
• Motor a gasolina 9 HP, na versão correspondente
• Reservatório horizontal de 150 litros
• Válvula de retenção
• Dreno / válvula purgadora
• Manômetro
• Válvula de segurança
• Válvula piloto
• Válvula canhão
• Abafador da válvula canhão
• Filtro de ar
• Sistema de transmissão por correia
• Proteções das partes móveis

Principais Benefícios

• Deslocamento de 20 PCM
• Reservatório de 150 litros
• Pressão máxima de 175 PSI / 12 bar
• Motor a gasolina de 9 HP / 270 cc
• Dois cilindros
• Dois estágios de compressão
• Unidade compressora em ferro fundido
• Sistema em V
• Partida elétrica e manual
• Reservatório de alta pressão
• Transmissão por correia
• Sistema de partida aliviada
• Dupla proteção das partes móveis
• Sistema de isolamento de vibração
• Equipamento indicado para aplicações profissionais
• Não depende diretamente da rede elétrica durante a operação com motor a combustão

Indicações de Uso

O Compressor Chiaperini CJ 20+ APV 150L é indicado para aplicações como:

• Oficinas mecânicas
• Oficinas móveis
• Borracharias
• Calibragem de pneus
• Manutenção automotiva
• Serviços em propriedades rurais
• Trabalhos em campo
• Obras
• Manutenção industrial
• Acionamento de ferramentas pneumáticas compatíveis
• Limpeza com ar comprimido
• Serviços profissionais que exigem alta pressão e boa reserva de ar

A compatibilidade com ferramentas pneumáticas deve sempre ser verificada considerando pressão e consumo de ar exigidos pelo equipamento utilizado.

Dimensões e Peso

Dimensões com embalagem – versão sem motor:
1.230 x 690 x 1.220 mm

Peso do cabeçote: 41,5 kg
Peso do motor: 29 kg
Peso com embalagem – versão com motor: Aproximadamente 187 kg

Segurança do Reservatório

Os compressores Chiaperini são fornecidos com Prontuário de Vaso de Pressão, elaborado de acordo com as exigências da NR-13, contendo informações relacionadas ao projeto, materiais utilizados, aspectos construtivos, inspeções e dispositivos de segurança.

O prontuário é elaborado e atestado por profissional responsável devidamente registrado no CREA.

A fabricação dos reservatórios Chiaperini também segue especificações de projeto relacionadas à norma ASME – American Society of Mechanical Engineers.

Recomendações de Uso

Antes de utilizar o compressor:

• Leia o manual de instruções.
• Verifique o nível do óleo.
• Verifique as condições da correia.
• Confirme o nível de combustível.
• Certifique-se de que todas as proteções estejam corretamente instaladas.
• Realize a drenagem periódica do reservatório.
• Não ultrapasse a pressão máxima de trabalho.
• Utilize o equipamento em área ventilada.
• Nunca opere motores a combustão em ambiente fechado sem ventilação adequada.
• Faça as manutenções preventivas nos períodos recomendados pelo fabricante.

Manutenção

Para maior vida útil do equipamento, recomenda-se atenção periódica a:

• Nível e substituição do óleo
• Limpeza ou substituição do filtro de ar
• Estado da correia
• Tensionamento da transmissão
• Drenagem do reservatório
• Verificação das válvulas
• Limpeza do motor
• Sistema de combustível
• Fixações e componentes sujeitos a vibração

Garantia

A CHIAPERINI informa garantia total de 12 meses contra defeitos de fabricação, sendo:

Garantia legal: 3 meses
Garantia estendida: 9 meses
Garantia total: 12 meses

A garantia está sujeita às condições estabelecidas pelo fabricante e à correta utilização e manutenção do equipamento.

Versões Disponíveis

Código 000026238
Compressor de Ar 20+ APV RCH 150L com Motor Gasolina 9 HP e Partida Elétrica

Código 000026815
Compressor de Ar 20+ APV RCH 150L sem Motor

Diferenciais

O Chiaperini CJ 20+ APV 150L 9HP combina alta pressão, reservatório de grande capacidade, unidade compressora em ferro fundido e motor a gasolina, oferecendo uma solução robusta para trabalhos onde mobilidade e autonomia são fundamentais.

Com 20 PCM, 150 litros, pressão máxima de 175 PSI e motor de 9 HP, é um equipamento desenvolvido para aplicações profissionais que exigem força, resistência e desempenho.

CHIAPERINI CJ 20+ APV 150L: alta pressão e autonomia para trabalhos profissionais onde o ar comprimido precisa chegar junto com você.
